模拟量型：
工作电压 | 4.5~5.5V（默认） 10~28V（可选） | |
功耗 | 18.9mA@5V 31.0mA@12V 27.8mA@24V | |
变送器电路工作温度 | -20℃~+60℃，0%RH~90%RH（无凝露） | |
输出方式 | 输出电压：0~3V对应30~130dB | |
测量范围 | 30dB~130dB | |
频率计权 | A计权 | |
频率响应范围 | 20Hz~12.5kHz | |
响应时间 | 快速模式 | 500ms |
慢速模式 | 1.5S | |
稳定性 | 使用周期内小于2% | |
参考校准点 | 94dB及114dB校准，基准声压20uPa,频率1kHZ | |
噪声精度 | ±0.5dB（在参考音准，94dB@1kHz） | |
防尘罩影响 | 在50~115db范围内影响≤0.5dB 量程内其他范围内影响≤0.7dB | |
工作环境 | 空气温度：-20~+60℃ 静压：65kPa~106kPa 周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在 | |

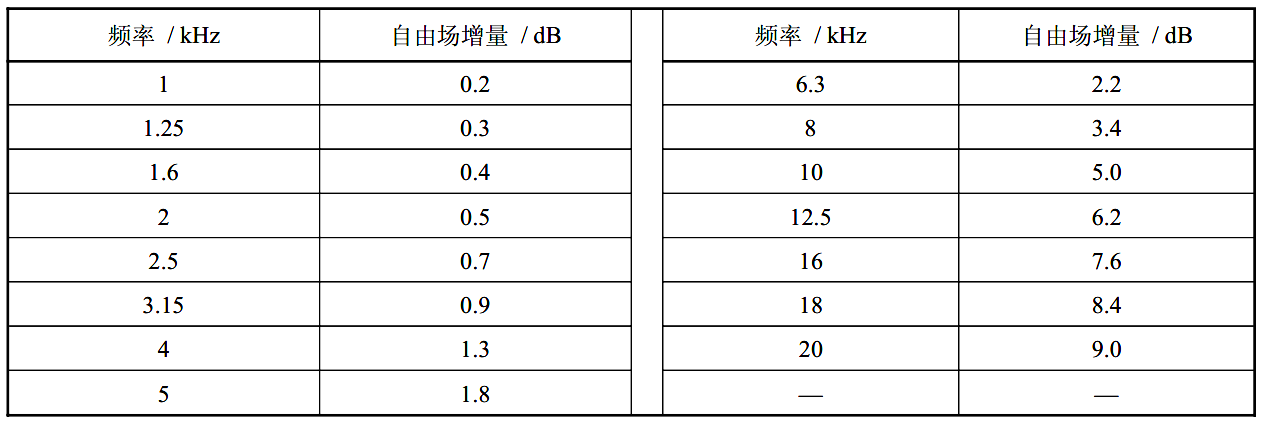

声压响应与自由场响应的调整数据 | 通过声校准器产生的声压响应或用静电激励器产生的模拟声压响应，可通过下表的调整数据得到等效的自由场响应。
| |

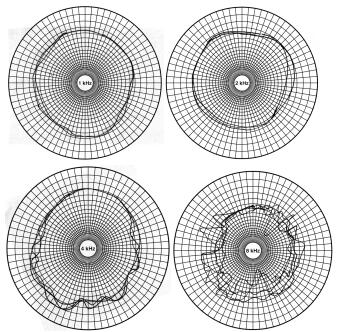

模块在1kHz、2kHz、4kHz、8kHz的指向性 |
| |
驻极体参数 | ||
自由场灵敏度 | 约为8mV/Pa(自由场灵敏度级为-42 dB，以1V为参考) | |
驻极体极头电容量 | 约为15pF | |

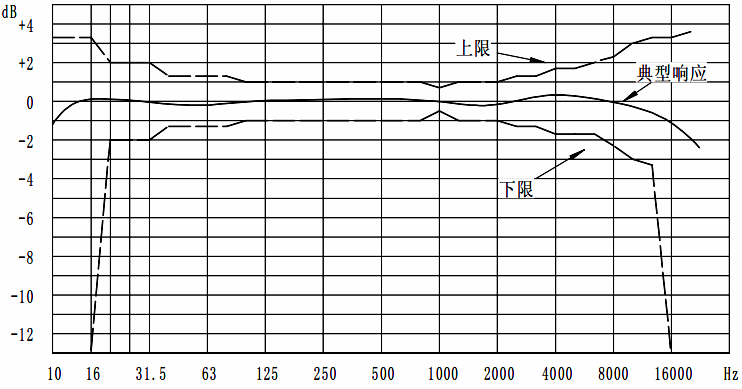

典型频率响应 |
| |
I2C型：
工作电压 | 4.5~5.5V（默认） 10~28V（可选） | |
功耗 | 18.9mA@5V 31.0mA@12V 27.8mA@24V | |
变送器电路工作温度 | -20℃~+60℃，0%RH~90%RH（无凝露） | |
输出信号 | I2C | |
I/O 数字逻辑特性
| I/O 输入高电平电压 | 0~1V |
I/O 输入低电平电压 | 2.3~3.3V | |
I/O 输出高电平电压 | 2.9~3.3V | |
I/O 输出低电平电压 | 0~0.4V | |
测量范围 | 30dB~130dB | |
频率计权 | A计权 | |
频率响应范围 | 20Hz~12.5kHz | |
响应时间 | 快速模式 | 500ms |
慢速模式 | 1.5S | |
稳定性 | 使用周期内小于2% | |
参考校准点 | 94dB及114dB校准，基准声压20uPa,频率1kHZ | |
噪声精度 | ±0.5dB（在参考音准，94dB@1kHz） | |
防尘罩影响 | 在50~115db范围内影响≤0.5dB 量程内其他范围内影响≤0.7dB | |
工作环境 | 空气温度：-20~+60℃ 静压：65kPa~106kPa 周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在 | |
声压响应与自由场响应的调整数据 | 通过声校准器产生的声压响应或用静电激励器产生的模拟声压响应，可通过下表的调整数据得到等效的自由场响应。
| |
模块在1kHz、2kHz、4kHz、8kHz的指向性 |
| |
驻极体参数 | ||
自由场灵敏度 | 约为8mV/Pa(自由场灵敏度级为-42 dB，以1V为参考) | |
驻极体极头电容量 | 约为15pF | |
典型频率响应 |
| |
