RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，在环境监测领域有着非常广泛的应用。通过RS-485布线不仅能够在一对双绞线上进行多点双向通信，其所具有的噪声抑制能力、数据传输速率、电缆长度及可靠性也是其他标准无法比拟的。当需要在噪声环境和有一定距离的情况下进行通讯时，RS-485布线是一个很好的选择。



       那RS-485布线究竟是什么，又具有什么功能呢？本文将通过七个问答来展开详细的介绍。



1、485总线应采用什么样的通讯线？



       必须采用RVSP屏蔽双绞线。所用屏蔽双绞线规格，与485通讯线的距离和挂接的设备数量有关。采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。



2、一条485总线上可以连接多少台设备？

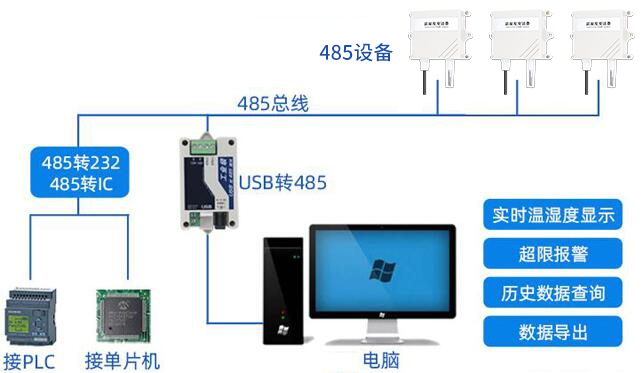

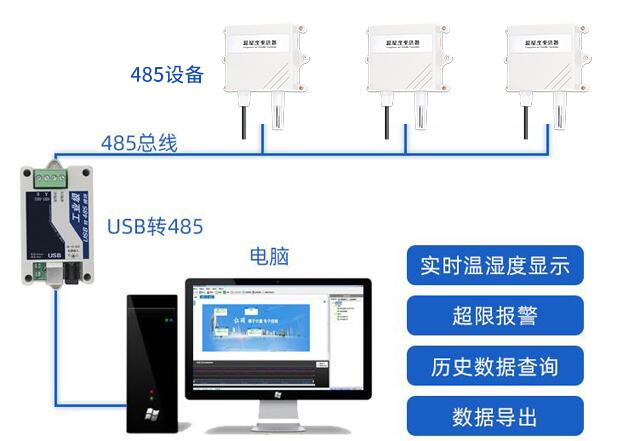

       一般来说，我们常用到的485总线可以连接128台设备进行通讯。



       不过，并不是所有485转换器都能够带128台设备的，要根据485转换器内芯片的型号和485设备芯片的型号来判断，按照指标较低的芯片来确定其负载能力。一般485芯片负载能力有三个级别——32台、128台和256台。



       此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足（无源转换器）、防雷保护越强，这些都会降低真实负载数量。



3、RS-485为什么要接地？



       485收发器在规定的共模电压－7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通信接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作的线，将传感器、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。



4、RS-485通讯线应如何走线？



       RS-485走线应当尽量远离高压电线、日光灯等干扰源，通信线不能与电源线等干扰源避开时通信线应与电源线垂直，不能平行，更不能捆扎在一起，并采用质量高的双绞线走线。



5、485总线上设备到设备之间可以有接点吗？



       在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。接点处确保焊接良好，包扎紧密，避免松动和氧化。保证一条单一的、连续的信号通道作为总线。



6、什么情况下在485总线上要增加终端电阻？



       一般情况下不需要增加终端电阻，只有在485通信距离超过300米的情况下，要在485通讯的开始端和结束端增加终端电阻。尤其是485总线上设备数量较少时。当设备数量较多时（如超过22台）。一般不需增加终端电阻，因为终端电阻会降低485总线的负载能力，球机终端120Ω匹配电阻的连接方式如下：球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接，如下图所示。球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。



7、无中继时，应当选择什么用线才能保证传输距离？



   （1）普通双绞屏蔽型电缆STP-120Ω（for RS485&CAN）one pair 20 AWG，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！



   （2）普通双绞屏蔽型电缆STP-120Ω（for RS485&CAN）one pair 18 AWG，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！



   （3）铠装双绞屏蔽型电缆ASTP-120Ω（for RS485&CAN）one pair 18 AWG，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，内层屏蔽一端接地！
